TRIALV

Categoria:

Descrizione

TRIALV è un rivelatore a doppia tecnologia (MW + IR) per installazioni da interno ed esterno dotato di lente con protezione a tenda verticale con portata massima di 15 metri, lente dedicata per l’antistrisciamento e di uscite a relè.

Tra i suoi punti di forza annovera numerose funzioni che consentono di ottenere un’assoluta precisione di rivelazione e un’altissima immunità ai disturbi e ai tentativi di manomissione: doppio PIR, funzione 3D, circuito antimascheramento, circuito antiaccecamento, antistrisciamento e antidisorientamento (grazie alla presenza di un sensore accelerometrico ad alta sensibilità con funzionamento su due assi).

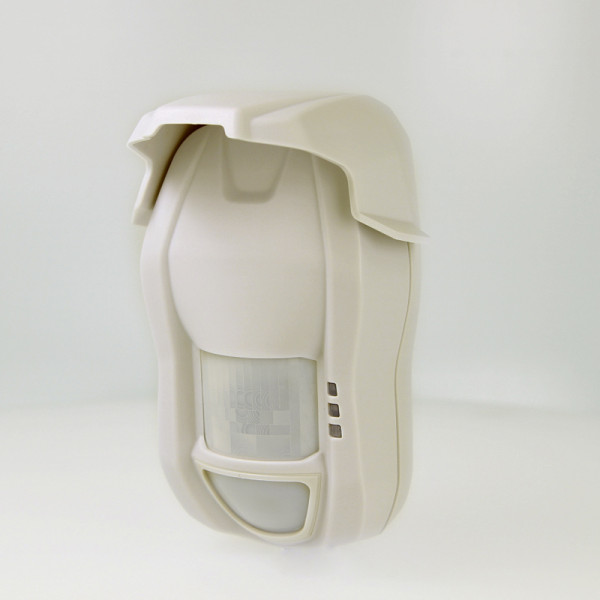

La particolare conformazione del contenitore di TRIALV facilita l’installazione a parete anche con la staffa di inclinazione fissa a 6° per installazioni a 2,1m fornita in dotazione. Per l’installazione in esterno viene fornito in dotazione un tettuccio protettivo per una protezione maggiore contro gli agenti atmosferici e l’abbagliamento della luce solare. TRIALV è certificato IMQ-Allarme EN 50131-2-4:2008 per il grado 3, classe ambientale 4.

Informazioni aggiuntive

Sezione MW

Portata da 3 a 15 metri regolabile
Integrazione da 2 a 12 impulsi, attesa 5sec (regolabili)
Area di copertura 60° (verticale), 95° (orizzontale)
Frequenza TX 10,525GHz
Potenza emessa 13 dBm tipici
Segnale emesso impulsato
Temporizzazioni MW: allarme singolo con attesa di conferma dalla sezione IR per 10s (con funzionamento AND), allarme diretto al relè generale per funzionamento OR.
Dispositivo DRO ed antenna planare certificata RTTE/99-05 con funzionamento impulsato.
Sezione IR

Portata massima di 15 m con fissaggio ad altezza standard di 2,10 m, le coperture possono variare in base alle soluzioni di montaggio adottate con staffa inclinata e/o con accessori opzionali SNDTRIAL
Numero zone sensibili: 1 zona sul piano verticale. 3 zone antistrisciamento su 1 piano.
Area di copertura orizzontale 5.6°
Dipswitch per selezione tra minima 4 impulsi e massima a 2 impulsi con attesa di 5s. (Il selettore è unico per IR e MW)
Temporizzazioni IR: allarme singolo con attesa di conferma dalla sezione MW per 5s (con funzionamento AND), allarme diretto al relè generale per funzionamento OR
Guadagno stadio IR: ottimizzato con la temperatura
Sezione radio

/
Linee compatibili

Tutte le centrali
Installazioni

Interno/esterno
Staffa di inclinazione fissa a 6° con passaggio cavi interno che è progettata e realizzata con un’inclinazione ottimale per un’altezza standard di installazione a 2,1m. (In dotazione)
Connessioni

Relè allarme
Relè mascheramento
Tamper
Settaggi

Tramite dipswitch interno
Filtri

Filtro digitale antidisturbo per lampade al neon
Filtro al silicio per protezione dall’abbagliamento da luce bianca
Lente di Fresnell e lente inferiore con dispositivo antistrisciamento saldate ad ultrasuoni e non sostituibili.
Spie frontali

Visualizzazioni tramite LED: funzionamento della sezione a microonda,
funzionamento della sezione all’infrarosso, stato di allarme, guasti,
disorientamento, mascheramento/accecamento
Funzioni

Antiaccecamento attivo sulla sezione IR
Antimascheramento sulla sezione MW
Antistrisciamento
Antidisorientamento con sensore accelerometrico su due assi sempre attivo e conseguente generazione di allarme manomissione
Sofisticato algoritmo di calcolo utilizzato dal circuito di monitoraggio ambientale con conversione a microprocessore su stadio IR
Funzione 3D
Lente di Fresnell e lente inferiore con dispositivo antistrisciamento saldate ad ultrasuoni e non sostituibili
Protezioni contro i disturbi applicati ai morsetti di alimentazione, anche il relè di allarme ha i contatti di uscita protetti con una resistenza in serie
Temperatura di funzionamento

-10 / +55°C, 93% Ur
Dimensioni/peso

H 167 – L 95 – P 75 mm solo corpo rivelatore
270 g senza accessori snodo
Assorbimento

A riposo 19 mA (relè eccitato), in allarme 21 mA (relè diseccitato), in stand-by, escl. MW: 17 mA
Alimentazione

12 Vcc (da 7,5 a 15 V)
Normative

Certificato IMQ-Allarme EN 50131-2-4:2008 per il grado 3, classe ambientale 4.
Dotazioni

Staffa ad inclinazione fissa, tettuccio, viti, tasselli, manuale tecnico
