TRIAL

Categoria:

Descrizione

TRIAL è un rivelatore a tripla tecnologia (MW + 2 IR), per installazioni da esterno ed interno dotato di lente multifocale con portata massima di 15m, lente dedicata per l’antistrisciamento e di uscite a relè.

Tra i suoi punti di forza annovera numerose funzioni che consentono di ottenere un’assoluta precisione di rivelazione e un’altissima immunità ai disturbi e ai tentativi di manomissione: doppio PIR, funzione 3D, circuito antimascheramento, circuito antiaccecamento, antistrisciamento e antidisorientamento (grazie alla presenza di un sensore accelerometrico ad alta sensibilità con funzionamento su due assi).

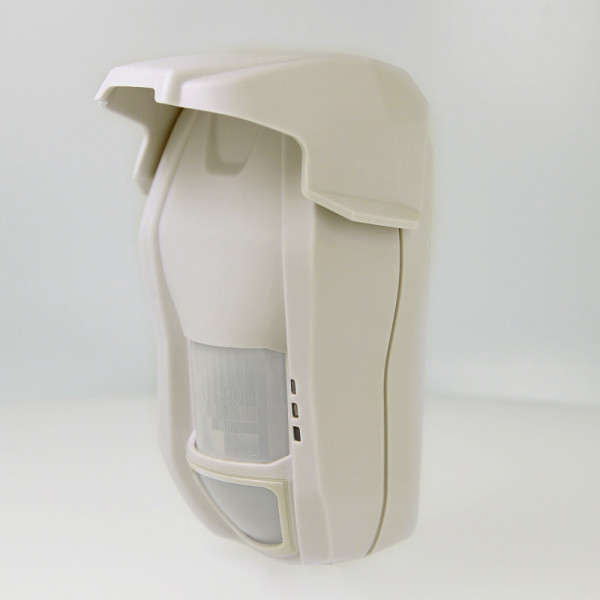

La particolare conformazione del contenitore di TRIAL facilita l’installazione a parete anche con la staffa di inclinazione fissa a 6° per installazioni a 2,1m fornita in dotazione. Per l’installazione in esterno viene fornito in dotazione un tettuccio protettivo per una protezione maggiore contro gli agenti atmosferici e l’abbagliamento della luce solare.  TRIAL è certificato IMQ-Allarme EN50131-2-4 grado 3, classe ambientale 4.

Informazioni aggiuntive

Sezione MW

Portata da 3 a 15 metri regolabile
Integrazione da 2 a 12 impulsi, attesa 5sec (regolabili)
Sensibilità: dipswitch per selezione tra minima 8 impulsi e massima a 4 impulsi con attesa di 5s (unico selettore per MW e IR)
Area copertura orizzontale 95°
Frequenza TX 10,525GHz
Potenza emessa 13 dBm tipici
Segnale emesso impulsato
Dispositivo DRO ed antenna planare certificata RTTE/99-05 con funzionamento impulsato.
Sezione IR

15 m con fissaggio ad altezza standard di 2,10 m, le coperture possono variare in base alle soluzioni di montaggio adottate con staffa inclinata e/o con accessori opzionali SNDTRIAL
Numero sezioni 2
Numero zone sensibili 2 x 28 zone disposte su 4 piani. 2 x 3 zone antistrisciamento su 1 piano
Area di copertura orizzontale 94°
Dipswitch per selezione tra minima 4 impulsi e massima a 2 impulsi con attesa di 5s. (Il selettore è unico per IR e MW)
Temporizzazioni IR: allarme singolo con attesa di conferma dalla sezione MW per 5s (con funzionamento AND), allarme diretto al relè generale per funzionamento OR
Guadagno stadio IR: ottimizzato con la temperatura
Sezione radio

/
Linee compatibili

Tutte le centrali
Installazioni

Interno/esterno
Staffa di inclinazione fissa a 6° con passaggio cavi interno che è progettata e realizzata con un’inclinazione ottimale per un’altezza standard di installazione a 2,10m. (In dotazione)
Connessioni

Relè di allarme
Relè antimascheramento
tamper
Settaggi

Tramite dipswitch interno
Filtri

Filtro digitale antidisturbo per lampade al neon
Filtro al silicio per protezione dall’abbagliamento da luce bianca
Lente di Fresnell e lente inferiore con dispositivo antistrisciamento saldate ad ultrasuoni e non sostituibili.
Spie frontali

Visualizzazioni tramite LED: funzionamento della sezione a microonda,
funzionamento della sezione all’infrarosso, stato di allarme, guasti,
disorientamento, mascheramento/accecamento
Funzioni

Antiaccecamento attivo sulla sezione IR
Antimascheramento sulla sezione MW
Antistrisciamento
Antidisorientamento con sensore accelerometrico su due assi sempre attivo e conseguente generazione di allarme manomissione
Sofisticato algoritmo di calcolo utilizzato dal circuito di monitoraggio ambientale con conversione a microprocessore su stadio IR
Funzione 3D
Lente di Fresnell e lente inferiore con dispositivo antistrisciamento saldate ad ultrasuoni e non sostituibili
Tamper: contatti NC con una resistenza da 10 Ohm in serie, portata dei contatti 500 mA per protezione contro l’apertura del coperchio e lo strappo della base interna di fissaggio, questa funzione è escludibile con un ponticello
Protezioni contro i disturbi applicati ai morsetti di alimentazione, anche il relè di allarme ha i contatti di uscita protetti con una resistenza in serie
Temperatura di funzionamento

-10 / +55°C, 93% Ur
Dimensioni/peso

H 167 – L 95 – P 75 mm solo corpo rivelatore
270 g senza accessori snodo
Assorbimento

a riposo 19 mA (relè eccitato), in allarme 21 mA (relè diseccitato), in stand-by, escl. MW: 17 mA
Alimentazione

12 Vcc (da 7,5 a 15 V)
Normative

Certificato IMQ-Allarme EN 50131-2-4:2008 per il grado 3, classe ambientale 4.
Dotazione

Staffa ad inclinazione fissa, tettuccio, viti, tasselli
