RIVERRF

Categoria:

Descrizione

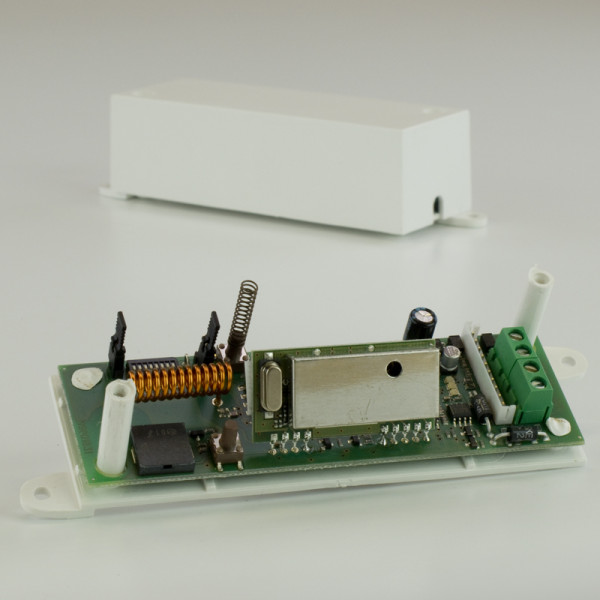

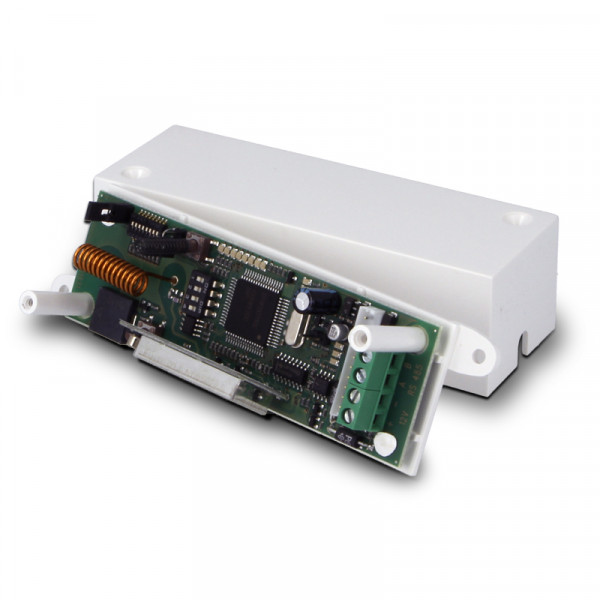

RIVERRF è il concentratore che permette di gestire fino a 8 rivelatori, trasmettitori perimetrali, telecomandi o altri dispositivi via radio, anche differenti tra loro, trasmettendo i segnali generati alle centrali, sia cablate che wireless.

Diventa quindi il ponte tra i due grandi ambiti, estendendo le funzionalità e flessibilità proprie del mondo via radio alle centrali cablate e ampliando la copertura delle centrali in ambiti wireless.

Il collegamento avviene sempre su linea seriale RS485. E’ possibile associare un modulo relè della famiglia ETRREL per usufruire 8 uscite liberamente programmabili. RIVERRF è in contenitore plastico di piccole dimensioni con protezione antiapertura.

Informazioni aggiuntive

Ingressi

6 dispositivi radio in modalità ET4PLUS-NET4-NET432
8 dispositivi radio in modalità VILLEGGIO-PREGIO-TITANIA-ETR-NET5-NET832-NET9

Uscite

In relazione alla modalità impostata:
In modalità ET4PLUS-NET4-NET432:

4 uscite non programmabili per diagnostica
4 uscite utilizzabili per comando di funzioni interne
In modalità VILLEGGIO-PREGIO-TITANIA-ETR-NET5-NET832-NET9:

8 uscite comandabili dalla centrale
Le uscite sono del tipo a collettore aperto con corrente massima di 100mA

Frequenza operativa

Il concentratore utilizza la banda destinata ad apparati LPD

Sezione RF

Circuito ricevente ad alta sensibilità dotato di antenna elicoidale con polarizzazione orizzontale

Portata radio

80 metri in campo aperto per ricezione dei segnali generati da rivelatori o trasmettitori perimetrali
50 metri in campo aperto per trasmissioni da telecomandi
Riduzioni della portata possono essere dovute a particolari condizioni ambientali

Segnalazioni

Spie a led per visualizzazione degli otto ingressi radio con significati diversi in base allo stato operativo/programmazione del concentratore.
Spie a led di visualizzazione dell’intensità del segnale
Spie a led per visualizzazione degli otto ingressi radio con significati diversi in base allo stato operativo/programmazione del concentratore.
Spie a led di visualizzazione dell’intensità del segnale radio
Spie di visualizzazione dei dati trasmessi in linea seriale, attività in linea seriale, stato della protezione Tamper

Connessioni

Connettore a 10 poli standard solo per uso con CP8/REL e schede UNIREL

Selezioni

Selettore per programmazione, impostazione della modalità di funzionamento, walk-test, attenuazione del segnale radio
Selettore per impostazione dell’indirizzo del concentratore
Ponticelli per abilitazione led di visualizzazione ed esclusione protezione Tamper e reset scheda

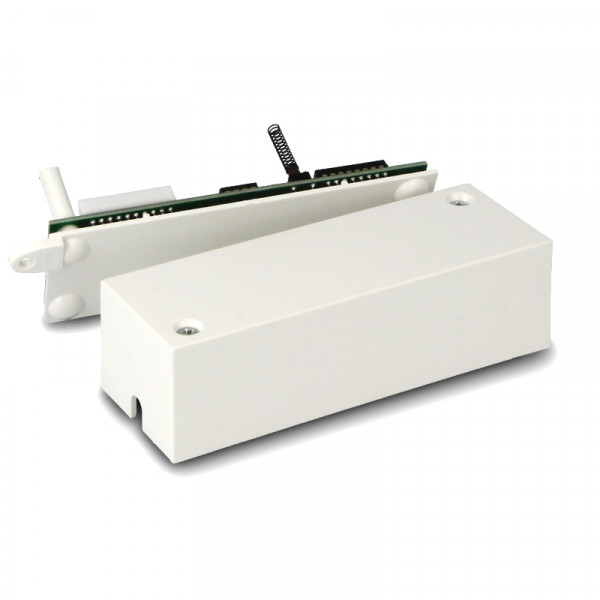

Contenitore

Plastico in ABS
Protezione con microswitch antiapertura del coperchio

Compatibilità

Rivelatori, trasmettitori perimetrali e telecomandi IV serie del sistema Helios

Temperatura e umidità di funzionamento

-10° / +55°C certificati dal costruttore – 93% U.R.

Dimensioni/peso

L 130 x H 37 x P 43 mm
100 g

Assorbimento

30mA in quiete
45mA massimi con allarme da tutti gli sensori radio e nessuna uscita collegata

Alimentazione

12 V (da 7,5 a 15V)

Livello di prestazione

Livello I secondo CEI79-2

Normative

Conforme ETSI-300 220, CEI 79-16, CEI 79-2, ETSI 300-220, EN50130-4, EN 55022, 89/336/CEE, 73/23/CEE, EN 50131-1
