RIVERPLUS

Categoria:

Descrizione

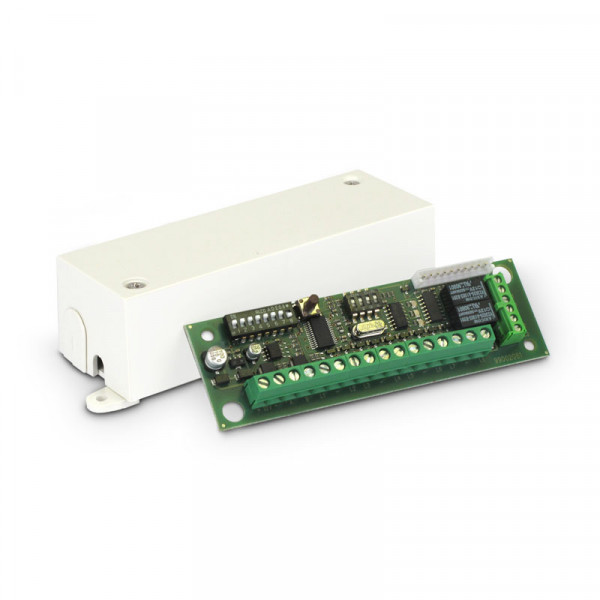

RIVERPLUS è un concentratore collegabile su linea seriale RS485 per sensori e contatti magnetici. È dotato di 8 ingressi programmabili a scelta tra triplo bilanciamento, doppio bilanciamento, NC o veloci e di un connettore con 8 uscite elettroniche per il collegamento di moduli a relè ETRREL o di 1 modulo ETRREL4.

Nel circuito sono presenti anche 2 relè con terminazioni a morsettiera per la ripetizione delle prime due uscite elettroniche. È compatibile con le centrali EL.MO. serie ETR, NET, VIDOMO, TITANIA e TITANIAPLUS ed è dotato di un contenitore plastico di ridotte dimensioni e di protezione tamper contro l’apertura del contenitore.

Sono presenti dei selettori per l’impostazione dell’indirizzo e della modalità di ripetizione delle uscite, per la scelta del bilanciamento degli ingressi o per l’esclusione del Tamper nel caso sia necessario usare contenitori di dimensioni maggiori autoprotetti. Appositi LED posti sulla scheda forniscono informazioni circa lo stato della comunicazione seriale e lo stato della protezione Tamper.

Informazioni aggiuntive

Tipologia

Concentratore collegabile su bus seriale RS485 compatibile con centrali serie ETR, NET, VIDOMO, TITANIA e TITANIAPLUS
Ingressi

8 ingressi a scelta tra triplo bilanciamento, doppio bilanciamento, NC o veloci
Uscite

Connettore per 8 uscite elettroniche compatibili con ETRREL o ETRREL4.
Due uscite a relè con contatti liberi da potenziale per la ripetizione dello stato delle prime due uscite elettroniche (portata contatti 0.5A a24Vac – 1A a 24Vdc)
Impostazioni su schede

Selettore per gli indirizzi e modalità ripetizione, selettore separato per la tipologia di interfaccia da utilizzare e l’esclusione della protezione tamper per utilizzo in contenitori di maggiori dimensioni autoprotetti
Connessioni

Morsettiere per linea seriale, ingressi e connettore per le uscite elettroniche
Segnalazioni

LED di segnalazione per le attività di trasmissione alla centrale e stato del pulsante di protezione tamper
Contenitore

Plastico in ABS
Protezione

Antiapertura
Temperatura di funzionamento

-10° / +55°C, 93% U.R.
Dimensioni e peso

L 116 x H 37 x P 38 mm, 85 g
Assorbimento

25 mA con ingressi bilanciati,

45mA con ingressi NC e relè attivi
Alimentazione

12 Vcc (da 10 a 15 V)
Livello di prestazione CEI 79-2

I° livello
Dotazione

16 resistenze da 1K5 Ohm, 8 da 1K Ohm, 8 da 1K2 Ohm, 8 da 680 Ohm, manuale tecnico.
