C1124EN

Categoria:

Descrizione

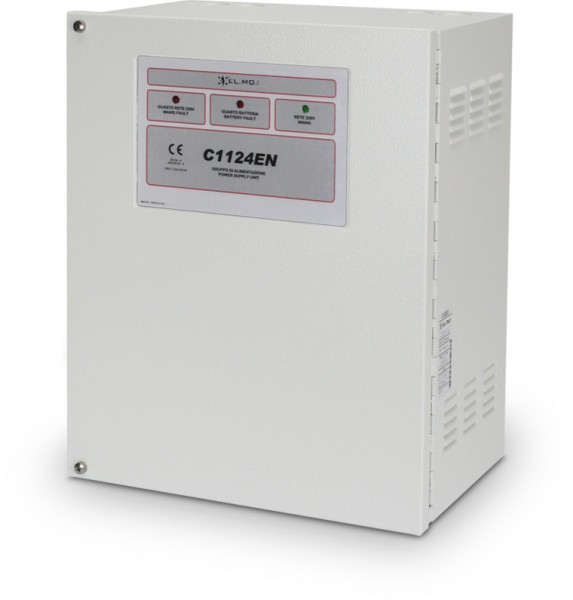

C1124EN è un gruppo di alimentazione per alimentare sensori o altre apparecchiature antincendio installate in posizioni decentrate rispetto alla centrale di controllo. Il gruppo di alimentazione è composto da un contenitore metallico con alloggiato l’alimentatore supervisionato mentre sul pannello frontale è presente una scheda di visualizzazione dotata di spie luminose a LED relative agli stati di presenza rete, guasto rete e guasto batteria.

All’interno del contenitore possono essere posizionate due batterie in tampone da 12V 26Ah (non in dotazione) collegate in serie. L’alimentatore supervisionato fornisce una tensione di 24Vcc e 4A complessivi. In un sistema gestito da centrali serie FX l’alimentatore del gruppo ausiliario installato sul campo invia dati di SUPERVISIONE tramite la linea seriale RS485, dedicata per le periferiche della centrale.

Utilizzando C1124EN in un sistema con centrali convenzionali, e’ possibile visualizzare esternamente le singole anomalie che compongono il segnale di GUASTO ALIMENTATORE con uscita a rele’ in morsettiera.C1124EN è certificato CPR 305/2011 (ex certificazione CPD 89/106/CEE) EN54-4

Informazioni aggiuntive

Tensione di alimentazione

230Vca 50Hz (195V – 253V)
Assorbimento da rete

0,9A max @ 230V
Tensione in uscita

27V + 3% ai morsetti CPU e LOAD, 27,9 Vcc tensione di mantenimento della batteria, 22,2Vcc tensione finale di batteria
Corrente erogata

Massimo 4A
Dati tecnici delle batterie

Capacità 12V 26Ah, grado di infiammabilità del contenitore UL94-HB o migliore
Suddivisione della corrente

CPU: max 2 A @ 24Vcc per alimentazione della scheda base, 5 schede Loop nella loro massima configurazione e massimo assorbimento alle uscite supervisionate. Se usato come alimentatore ausiliario questa uscita sarà disponibile per alimentare i dispositivi in campo.
Load: max 0,5 A @ 24Vcc per alimentazione di dispositivi in campo.
Alle batterie: max 1,5 A @ 24Vcc per la ricarica in tampone delle batterie adottate.
Uscite

Relè allarme generale GUASTO, morsetti GND, Q, T per collegamento della linea seriale RS485
Connettori

Per il collegamento del trasformatore, Uscite elettroniche per singoli eventi di GUASTO. Per il collegamento della scheda opzionale CP8/ REL e 5 schede a rele’ opzionali UNIREL24
Visualizzazioni

LED frontali per Alimentazione (uscita), Guasto rete 230V, Guasto batteria, LED interni di controllo
Temperatura di funzionamento

-5°C : +40°C – 90% U.R.
-5°C : +40°C - 90% U.R.

IP3X
Dimensioni

L 305 x H 385 x P 210mm
Dimensioni trasformatore

L 96 x H 90 x P 100 mm
Peso totale

8Kg
Dotazione

Scheda a LED frontale, viti per il fissaggio del trasformatore, trasformatore con imballo separato, manuale tecnico
Certificazione

Certificato CPR 305/2011 (ex certificazione CPD 89/106/CEE) EN54-4
